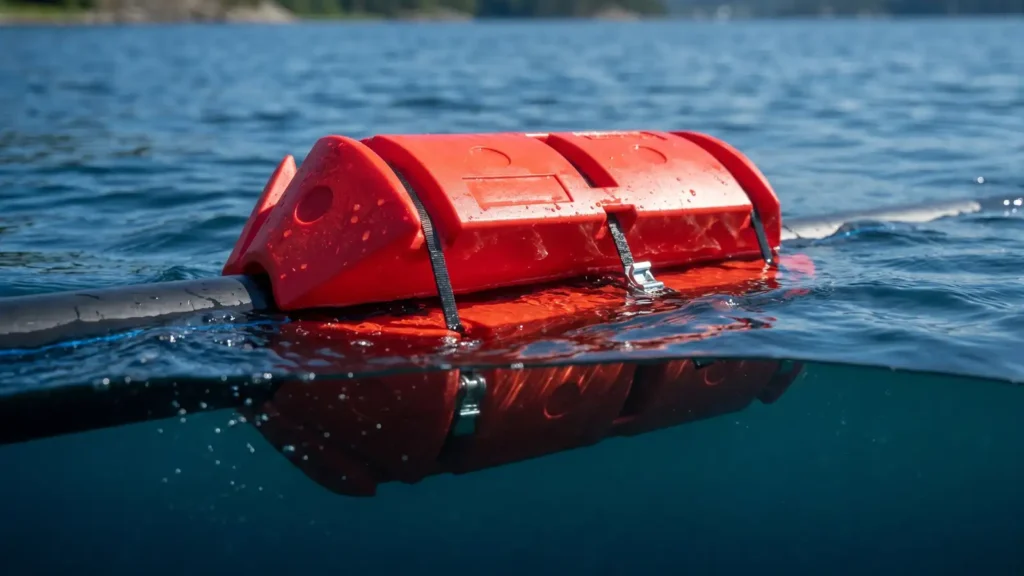

Por qué los sistemas de flotación son importantes en el transporte de fluidos y cables
Los sistemas de flotación no son componentes auxiliares, sino elementos estructurales que influyen en el desempeño de tuberías y cables en operaciones acuáticas. Los flotadores para tuberías, flotadores para mangueras y sistemas de flotación para cables mantienen las líneas correctamente posicionadas en la superficie, evitando hundimientos no controlados, arrastre excesivo y desalineación. En dragado, deshidratación y transferencia offshore, esta estabilidad asegura trayectorias de flujo consistentes y reduce las pérdidas de energía causadas por perfiles irregulares en las tuberías.
Al soportar el peso de tuberías llenas de fluido y mangueras flexibles, los flotadores minimizan el esfuerzo de flexión en las uniones y a lo largo de los tramos, reduciendo el riesgo de fatiga y fallas mecánicas. Para los cables, la flotación evita la inmersión prolongada y el contacto con superficies abrasivas, disminuyendo el desgaste y manteniendo la integridad de la señal o la energía. Cuando están correctamente dimensionados y espaciados, los sistemas de flotación ayudan a mantener un comportamiento predecible del sistema bajo diferentes cargas y condiciones ambientales.
Comprender la diferencia entre flotadores para tuberías, mangueras y cables
Los flotadores para tuberías, flotadores para mangueras y sistemas de flotación para cables están diseñados para soportar distintos tipos de líneas en el agua, cada uno con requisitos estructurales y operativos específicos. Los flotadores para tuberías están construidos para tuberías rígidas como HDPE o acero, donde mantener una elevación y alineación constantes es fundamental para la estabilidad del flujo. Los flotadores para mangueras se utilizan con mangueras flexibles de lodos o tipo layflat que experimentan movimiento, requiriendo un diseño que permita flexión controlada sin generar puntos de estrés. Los sistemas de flotación para cables soportan líneas eléctricas, hidráulicas o de comunicación, enfocándose más en la protección y posicionamiento que en la carga estructural tradicional.
Diferencias clave entre estos tipos de flotadores incluyen:
- Método de montaje: los flotadores para tuberías suelen utilizar diseños de carcasa atornillada, mientras que los flotadores para mangueras y cables dependen más de sistemas de abrazaderas para una instalación y ajuste más rápidos
- Distribución de carga: los flotadores para tuberías manejan cargas uniformes en secciones rígidas, mientras que los flotadores para mangueras acomodan cargas variables debido al movimiento y la flexión
- Flexibilidad vs rigidez: los flotadores para tuberías priorizan la estabilidad estructural, mientras que los de mangueras y cables permiten flexibilidad controlada
- Industrias típicas: los flotadores para tuberías son comunes en dragado y minería, los de mangueras en bombeo temporal y transferencia de lodos, y los de cables en sistemas offshore, marinos y de monitoreo industrial

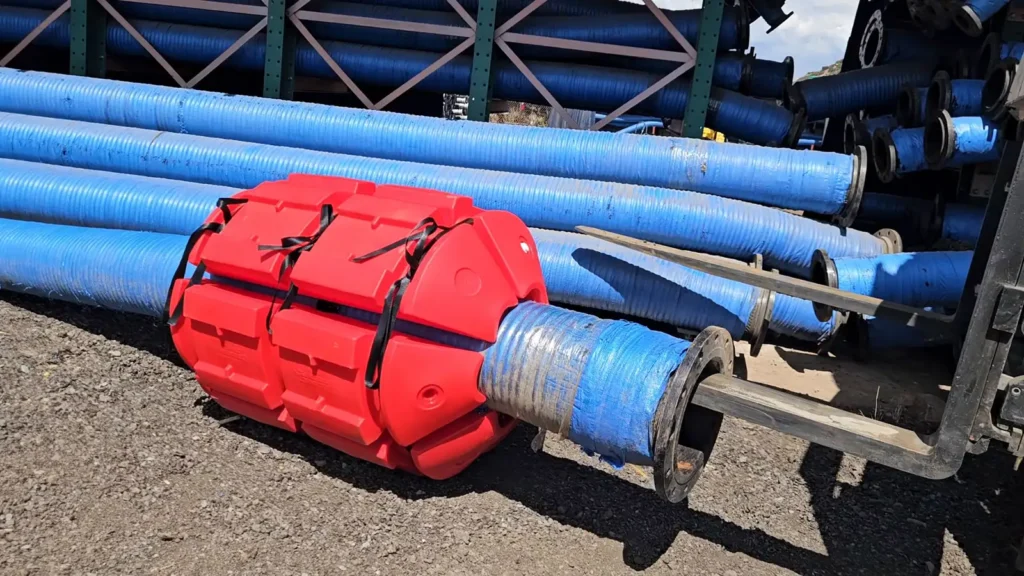

Ingeniería de diseño detrás de los sistemas de flotación
Los sistemas de flotación están diseñados para mantener estabilidad, alineación y durabilidad bajo cargas operativas variables. Su desempeño depende de qué tan bien se equilibren la flotabilidad, la resistencia del material y el espaciamiento con el sistema que soportan. Un diseño adecuado considera tanto cargas estáticas, como el peso de la tubería y el fluido, como condiciones dinámicas como movimiento, oleaje y variaciones de flujo. Las decisiones de diseño deficientes suelen provocar flotación desigual, mayor arrastre o estrés estructural a lo largo de la tubería o el cable.
Consideraciones clave de ingeniería incluyen:
- Cálculo de flotabilidad: determinado por el peso combinado de la tubería o manguera y el fluido interno, incluyendo la densidad del lodo y la concentración de sólidos
- Selección de materiales: normalmente implica una carcasa externa de HDPE para integridad estructural y un núcleo de espuma de celda cerrada para una flotabilidad constante
- Resistencia a rayos UV y durabilidad frente a impactos: esencial para la exposición prolongada al sol y a residuos en entornos exigentes
- Espaciamiento y balance de carga: los flotadores deben posicionarse para distribuir el peso de manera uniforme y evitar hundimientos localizados o sobreesfuerzos
A menudo se aplica flotabilidad adicional para mantener el francobordo y adaptarse a cargas cambiantes, mientras que flotadores subdimensionados provocan inmersión parcial, mayor arrastre y pérdida de alineación del sistema.

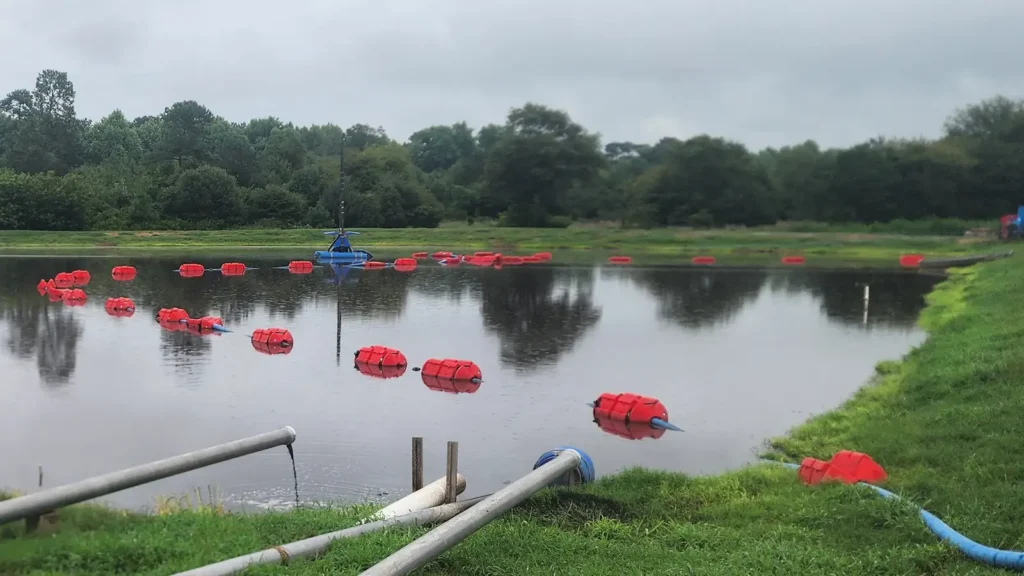

Flotadores para tuberías en aplicaciones de dragado: lo que realmente importa en campo
Los flotadores para tuberías en aplicaciones de dragado operan bajo condiciones altamente variables donde la carga, el flujo y las fuerzas ambientales cambian constantemente. En sistemas como el dragado por succión con cortador y estanques mineros, los flotadores deben soportar tuberías que transportan lodos densos mientras mantienen un perfil consistente a lo largo de grandes distancias. A diferencia de tuberías de agua estática, las líneas de dragado experimentan fluctuaciones en la concentración de sólidos, lo que impacta directamente los requisitos de flotabilidad y el desempeño de los flotadores.
Mantener la alineación es fundamental, ya que una flotación desigual puede generar arrastre, aumentar la resistencia de bombeo y crear tensiones en uniones y curvas. En operaciones a gran escala como las del puerto de Róterdam, se utilizan tuberías flotantes continuas para transportar sedimentos de manera eficiente, lo que convierte el diseño de flotadores en un factor clave para la confiabilidad del sistema.
Consideraciones clave incluyen:
- Densidad del lodo y porcentaje de sólidos, que aumentan el peso efectivo de la tubería y requieren mayor capacidad de flotación
- Diámetro de la tubería y espesor de pared, que afectan la carga estructural y el dimensionamiento de los flotadores
- Espaciamiento y alineación de los flotadores en tramos largos, asegurando una distribución uniforme de la carga y evitando secciones hundidas
- Resistencia a la abrasión y a impactos por residuos, sedimentos y manejo operativo en entornos de dragado exigentes
Flotadores para mangueras en aplicaciones de alto movimiento
Los flotadores para mangueras están diseñados para sistemas donde se espera movimiento, flexibilidad y reposicionamiento frecuente. A diferencia de los flotadores rígidos para tuberías, soportan mangueras flexibles que experimentan flexión, vibración y cambios de dirección durante la operación. Esto los hace más adecuados para configuraciones temporales o dinámicas donde mantener una alineación exacta es menos crítico que evitar la acumulación de tensiones y mantener la continuidad del flujo. En estas condiciones, los flotadores permiten que el sistema se adapte sin transferir cargas excesivas a conexiones o equipos.
Aplicaciones:
- Líneas de descarga de bombas booster, donde las condiciones de flujo y la ruta pueden cambiar
- Sistemas temporales de bombeo bypass que requieren instalación y retiro rápidos
- Sistemas de transferencia de lodos en minería con rutas flexibles sobre terrenos irregulares o cuerpos de agua
Por qué son importantes:
- Se adaptan al movimiento y la vibración sin generar puntos rígidos de tensión
- Reducen el esfuerzo en acoples y puntos de conexión
- Permiten una implementación más rápida y un reposicionamiento sencillo durante operaciones cambiantes
Flotadores de cable para aplicaciones industriales
Los flotadores de cable para aplicaciones industriales están diseñados para soportar y proteger líneas de energía, control y comunicación en entornos acuáticos donde el posicionamiento constante es crítico. A diferencia de los sistemas de tuberías o mangueras, estos sistemas se enfocan en evitar la inmersión, limitar la abrasión y mantener la separación de equipos en movimiento o superficies rugosas. Se utilizan ampliamente en dragas flotantes para gestionar cables de energía, así como en sistemas de monitoreo donde las líneas de sensores deben permanecer estables para una transmisión de datos precisa.
En operaciones energéticas offshore, incluyendo instalaciones de petróleo y gas, los flotadores de cable ayudan a mantener el enrutamiento bajo fuerzas de olas y corrientes, reduciendo la fatiga y el desgaste con el tiempo. Por ejemplo, la infraestructura offshore en el Mar del Norte depende de estos sistemas para mantener líneas críticas alineadas y protegidas en condiciones marinas dinámicas.

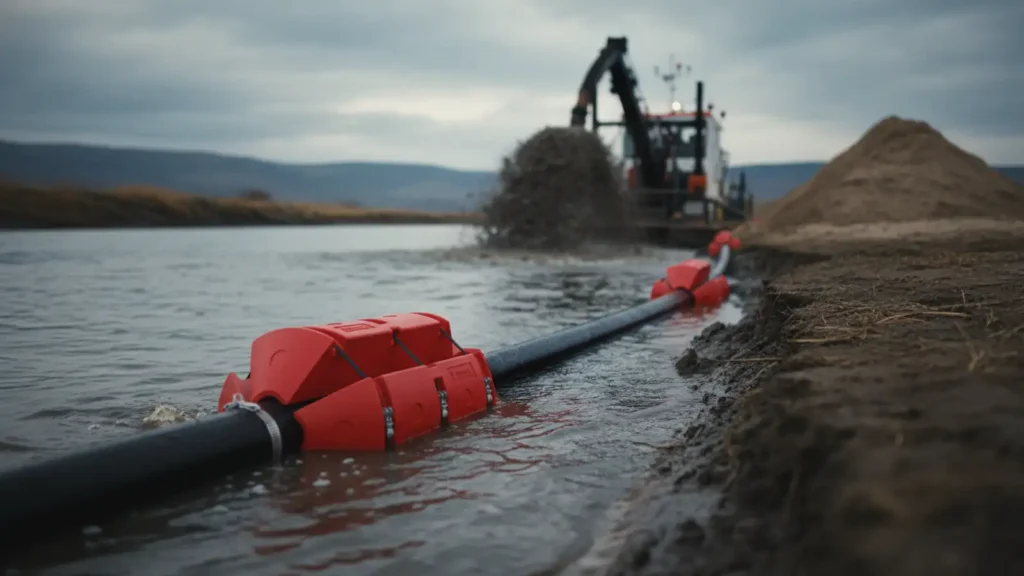

Espaciamiento de flotadores y distribución de flotabilidad: un enfoque práctico
El espaciamiento de los flotadores afecta directamente el comportamiento de una tubería o sistema de cables bajo carga. Un espaciamiento incorrecto genera una distribución desigual de la flotabilidad, provocando que algunas secciones se hundan o se eleven de forma inconsistente. Esto crea arrastre adicional, aumenta la resistencia de bombeo e introduce tensiones en uniones y curvas. Un diseño equilibrado mantiene un perfil estable en todo el sistema, permitiendo que el flujo y las cargas estructurales se mantengan predecibles incluso bajo condiciones cambiantes.
Lógica práctica de espaciamiento:
- El espaciamiento base se determina por el diámetro de la tubería, el espesor de pared y el peso total de la tubería más el fluido interno
- La flotabilidad desigual genera puntos bajos localizados, aumentando pérdidas por fricción y esfuerzos mecánicos
- Curvas, uniones y cambios de elevación requieren menor espaciamiento para evitar concentración de tensiones y desalineación
Consideraciones en campo:
- Lodos de mayor densidad incrementan el peso del sistema, requiriendo menor espaciamiento entre flotadores
- Tuberías largas se benefician de zonas de refuerzo donde el espaciamiento se reduce para mantener la alineación
- Entornos dinámicos, como oleaje o equipos en movimiento, requieren un espaciamiento más conservador para adaptarse a cargas cambiantes
Materiales y construcción: lo que impacta el rendimiento a largo plazo
- Durabilidad de la carcasa de HDPE: el polietileno de alta densidad proporciona resistencia estructural, resistencia al agrietamiento y desempeño prolongado bajo estrés mecánico y exposición UV
- Retención de flotabilidad con espuma de celda cerrada: evita la absorción de agua, garantizando flotabilidad constante incluso si la carcasa externa se ve comprometida
- Resistencia a la corrosión en agua salada: la construcción no metálica evita la degradación en ambientes marinos, manteniendo la integridad durante largos periodos
- Resistencia a impactos en entornos con residuos: diseñado para soportar contacto con rocas, sedimentos y equipos operativos sin fallas estructurales
Puntos de falla comunes y cómo evitarlos
- Agrietamiento del flotador por carga de impacto → El contacto repetido con residuos, equipos o manejo brusco durante la instalación puede generar fracturas. Utilice materiales resistentes a impactos y mantenga prácticas controladas durante la instalación y recuperación.
- Ingreso de agua que reduce la flotabilidad → Daños en la carcasa permiten la entrada de agua, aumentando el peso y reduciendo la capacidad de flotación. Núcleos de espuma de celda cerrada y revisiones periódicas ayudan a prevenir la pérdida de desempeño.
- Falla de abrazaderas por instalación incorrecta → Torque inadecuado, ajuste desigual o montaje desalineado generan deslizamiento o desprendimiento bajo carga. Siga especificaciones de instalación y verifique alineación en todos los puntos.
- Desalineación que genera estrés en la tubería → Espaciamiento desigual o flotabilidad inconsistente generan fuerzas de flexión. Mantenga espaciamiento uniforme y ajuste en curvas o cambios de elevación.
Cuándo considerar flotadores para tuberías de dragado en venta vs sistemas personalizados
Los flotadores para tuberías de dragado en venta suelen diseñarse para aplicaciones estándar donde los tamaños de tubería, condiciones operativas y perfiles de carga son predecibles. Estas opciones funcionan bien en proyectos de corto plazo o sistemas con características de lodo constantes y poca variación ambiental. Sin embargo, cuando las condiciones se vuelven más exigentes o no estándar, los sistemas personalizados ofrecen mejor control sobre la flotabilidad, el espaciamiento y el desempeño estructural. La decisión depende de qué tanto el proyecto se ajusta a supuestos estándar frente a requerimientos específicos del sitio.
Factores de decisión:
- Tamaños estándar vs sistemas no estándar: soluciones comerciales para diámetros comunes, diseños personalizados para configuraciones inusuales
- Duración del proyecto: operaciones temporales pueden usar flotadores estándar, instalaciones de largo plazo se benefician de soluciones a medida
- Condiciones ambientales: aguas calmadas favorecen soluciones estándar, mientras que oleaje o corrientes fuertes requieren personalización
- Variabilidad de carga: sistemas con cambios en densidad del lodo o carga operativa requieren ajustes específicos de flotabilidad y espaciamiento
Checklist de selección para sistemas de flotadores de tuberías, mangueras y cables
Seleccionar el sistema adecuado requiere alinear flotabilidad, espaciamiento y tipo de diseño con las condiciones reales de operación.
- ¿Cuál es el peso total del sistema (tubería + fluido)?
- ¿Cuál es la densidad del lodo o la carga del cable?
- ¿Qué condiciones ambientales enfrentarán los flotadores?
- ¿Qué espaciamiento se requiere para mantener la alineación?
- ¿Es más importante la flexibilidad o la rigidez?
- ¿Son suficientes los flotadores estándar o se requiere personalización?
Conclusión: los flotadores como componente del sistema, no como accesorio
Los flotadores para tuberías, mangueras y cables influyen en el desempeño de toda la operación, no solo en mantener una línea a flote. Una selección o dimensionamiento incorrecto puede generar mayor arrastre, distribución desigual de carga y desgaste prematuro. En cambio, flotadores correctamente dimensionados y espaciados ayudan a mantener la alineación, reducir el estrés mecánico y asegurar un comportamiento consistente del sistema.
Los sistemas de flotación deben evaluarse junto con el rendimiento de la bomba, el diseño de la tubería y las características de los materiales para garantizar eficiencia global. Considerarlos como un componente secundario suele derivar en problemas evitables durante la operación. Un diseño adecuado contribuye directamente a la estabilidad del sistema y forma parte integral del diseño general.
FAQs: flotadores para tuberías, mangueras y sistemas de cables
¿Para qué se utilizan los flotadores de tuberías en aplicaciones de dragado?
Se utilizan para mantener las tuberías de dragado a flote y correctamente alineadas mientras transportan lodos. Soportan el peso de la tubería y el fluido, ayudando a mantener un perfil de flujo constante y reduciendo el arrastre causado por inmersión desigual.
¿Cómo se diferencian los flotadores de mangueras de los flotadores de tuberías en operación?
Los flotadores de mangueras están diseñados para sistemas flexibles donde hay movimiento y vibración. A diferencia de los flotadores rígidos, permiten flexión controlada, reduciendo el estrés en acoples y siendo adecuados para configuraciones temporales o dinámicas.
¿Qué factores afectan los requisitos de flotabilidad en estos sistemas?
La flotabilidad depende del peso total del sistema, incluyendo tubería o manguera, fluido interno y densidad del lodo. Mayor concentración de sólidos incrementa el peso, requiriendo mayor flotabilidad y menor espaciamiento entre flotadores.
¿Dónde se utilizan los sistemas de flotadores de cable en aplicaciones industriales?
Se utilizan para soportar líneas de energía, control y comunicación en dragas flotantes, operaciones offshore y sistemas de monitoreo. Previenen la inmersión y reducen la abrasión, manteniendo la integridad del cable.
¿Cómo impacta el espaciamiento de flotadores el desempeño de la tubería?
Un espaciamiento incorrecto genera flotabilidad desigual, causando secciones hundidas y mayor resistencia. El espaciamiento adecuado asegura distribución uniforme de carga, reduce el estrés en uniones y mantiene condiciones de flujo eficientes.
¿Cuándo se deben considerar sistemas personalizados sobre opciones estándar?
Cuando las condiciones operativas están fuera de rangos estándar, como diámetros no comunes, lodos de alta densidad o entornos exigentes. Permiten un control preciso de flotabilidad, espaciamiento y durabilidad.
