Las bombas de dragado por succión mueven sólidos saturados de agua, como sedimentos, lodos, relaves y arena, desde una fuente sumergida a través de una tubería hasta un punto de descarga. Son el componente central de los sistemas de dragado hidráulico y se utilizan en una amplia gama de industrias donde el material debe excavarse y transportarse como lodo. Elegir correctamente la bomba y operarla adecuadamente determina si el sistema cumple su objetivo de producción o pasa más tiempo en mantenimiento que en operación.
Este artículo explica cómo funcionan las bombas de dragado por succión, dónde se aplican en diferentes industrias, los problemas operativos que causan fallas y las prácticas que utilizan los operadores experimentados para mejorar la confiabilidad, reducir el desgaste y disminuir el costo por metro cúbico de material movido.
Por qué las bombas de dragado por succión fallan antes de su vida útil
Los problemas operativos más comunes en bombas de dragado por succión son predecibles y, en gran medida, evitables. Comprenderlos es el punto de partida para un mejor diseño y operación del sistema.
• Desgaste acelerado por lodos abrasivos: las bombas de dragado por succión manejan materiales que desgastan el metal rápidamente, como arena de sílice, relaves mineros y grava. Cuando la velocidad de la bomba, la geometría del impulsor o el material del revestimiento no se ajustan a la abrasividad del material, los impulsores y las carcasas se desgastan mucho antes de su vida útil prevista.
• Cavitación por condiciones de succión inadecuadas: cuando el NPSH disponible en la entrada de la bomba es insuficiente, la bomba cavita. Se forman y colapsan burbujas de vapor dentro de la bomba, dañando el impulsor y la carcasa. Causas comunes incluyen tuberías de succión demasiado largas, demasiadas curvas, poca profundidad de sumergencia o funcionamiento fuera del caudal nominal.
• Obstrucción de tuberías por baja velocidad del lodo: si la bomba no mantiene la velocidad del lodo por encima de la velocidad crítica de deposición, los sólidos se sedimentan y bloquean la tubería.
• Sobrecarga por alta concentración de sólidos: operar con concentraciones muy altas aumenta la densidad del lodo y la demanda de potencia del sistema. Si la bomba y el motor no están dimensionados, el sistema se detiene o se sobrecarga.
• Fallas en sellos y componentes mecánicos: las fallas en sellos del eje permiten que el lodo entre al sistema de rodamientos, causando fallas prematuras.
Abordar estos modos de falla mediante mejor diseño, selección y operación es clave para el rendimiento del sistema.
Cómo funcionan las bombas de dragado por succión
Principio básico de funcionamiento
Una bomba de dragado por succión es una bomba centrífuga diseñada para manejar lodos, una mezcla de agua y sólidos, en lugar de líquido limpio. La bomba aspira el lodo, lo acelera mediante el impulsor y lo descarga a presión hacia la tubería.
La diferencia principal con una bomba de agua convencional es el diseño hidráulico. Los impulsores tienen pasos amplios para permitir el paso de sólidos sin obstrucción. Los materiales son resistentes al desgaste, como hierro con alto contenido de cromo o caucho natural.
Sistema de succión
El lado de succión incluye:
• Cabezal de succión o entrada, ubicado cerca del material a dragar, a menudo con cortador o agitador
• Tubería de succión, que conecta la entrada con la bomba
• Filtro o rejilla, en algunos casos
La profundidad de sumergencia y la longitud de la tubería determinan el NPSH disponible, crítico para evitar cavitación.
Sistema de descarga
El sistema de descarga transporta el lodo presurizado:
• Tubería de descarga
• Bombas de refuerzo para largas distancias
• Juntas de expansión y acoplamientos
Sistemas de accionamiento de la bomba
Las bombas pueden ser eléctricas o diésel. Las eléctricas permiten control de velocidad variable mediante variadores de frecuencia, reduciendo costos operativos. El diésel se usa en ubicaciones remotas.
El control de velocidad variable permite ajustar la bomba a condiciones cambiantes de densidad y producción, manteniéndola cerca de su punto de máxima eficiencia.

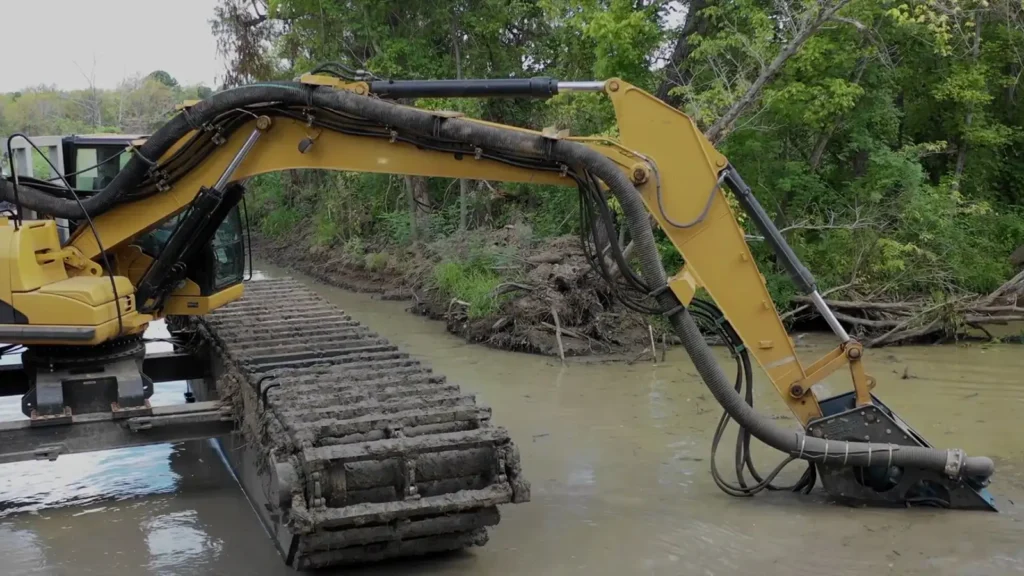

Qué evaluar al seleccionar una bomba de dragado por succión
Características del material y del lodo
• Tamaño y distribución de partículas
• Concentración de sólidos
• Abrasividad
• Gravedad específica de los sólidos
• Características químicas y corrosividad
Requerimientos de caudal y carga del sistema
• Carga estática
• Pérdidas por fricción
• Altura dinámica total
• Punto de operación
Velocidad de la bomba
La velocidad influye directamente en el desgaste. El desgaste aumenta de forma exponencial con la velocidad del impulsor.
Margen de NPSH
El NPSH disponible debe superar el requerido con un margen adecuado.
Accesibilidad y mantenimiento
El diseño debe permitir cambios rápidos de impulsores y revestimientos.
Fuente de energía y control de velocidad
El control variable es ideal cuando está disponible.
Configuraciones de bombas de dragado por succión: comparación

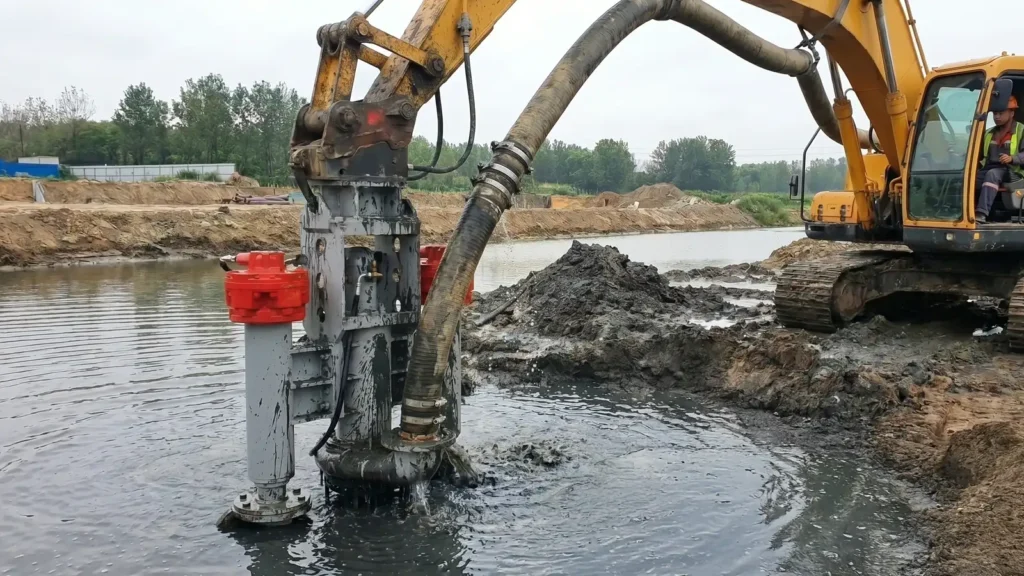

| Configuración | Accionamiento | Aplicación típica | Ventajas | Limitaciones | Uso ideal |
| Centrífuga superficial | Eléctrico o diésel | Dragas montadas en pontón | Alto caudal, fácil mantenimiento | Requiere buen NPSH | Dragado de canales |
| Bomba sumergible | Eléctrico | Lagunas y relaves | Sin pérdidas de succión | Menor caudal máximo | Sitios confinados |
| Bomba con cortador | Eléctrico o diésel | Sedimento consolidado | Alta producción | Instalación fija | Dragado de capital |
| Estación de refuerzo | Eléctrico | Largas distancias | Extiende alcance | Costo adicional | Descargas largas |
| Excavadora hidráulica | Hidráulico | Sedimento contaminado | Alta movilidad | Menor producción | Remediación |
Los valores son indicativos.

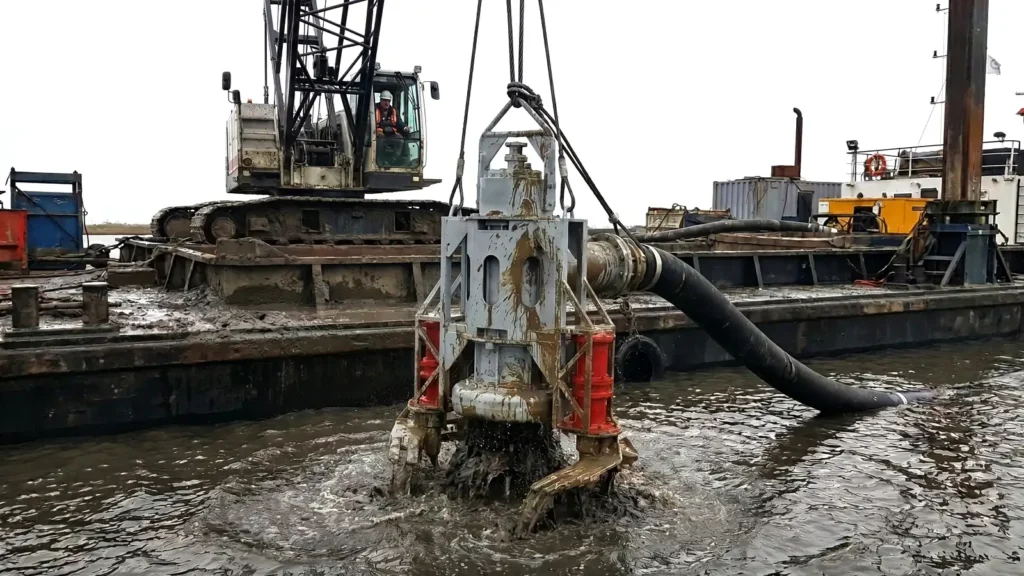

Dónde funcionan bien las bombas de succión y dónde no
Minería y gestión de relaves
Se utilizan ampliamente para relaves, recuperación de agua y transferencia de lodos. Los relaves suelen ser abrasivos y de alta concentración.
Puertos y mantenimiento de vías navegables
Se utilizan para sedimentos blandos como limo y arena fina.
Lagunas industriales y tratamiento de aguas
Ideales para lodos blandos en sistemas confinados.
Extracción de arena y grava
Aplicaciones de alto desgaste con altos caudales.
Remediación ambiental
Requiere control de turbidez y contención.
Dónde no son adecuadas
No son adecuadas para roca, material extremadamente grueso o restricciones severas de turbidez.
Soluciones de bombas de succión de Bombas y Dragas
Bombas y Dragas suministra bombas de dragado por succión para minería, industria e infraestructura.
Características clave:
• Componentes resistentes al desgaste
• Amplios pasos de impulsor
• Opciones de baja velocidad
• Configuraciones sumergibles
• Soporte de ingeniería
Preguntas frecuentes
P1: Diferencia entre bomba de dragado por succión y bomba para lodos
Son esencialmente el mismo tipo de bomba centrífuga aplicada al dragado.
P2: Cómo calcular el diámetro de tubería
Debe mantenerse la velocidad por encima de la velocidad crítica de deposición.
P3: Frecuencia de cambio de piezas
Depende de abrasividad y condiciones de operación.
P4: Pérdida de cebado
Causada por entrada de aire o succión excesiva.
P5: Manejo de rocas
No está diseñada para roca o material sobredimensionado.
P6: Control de velocidad variable
Permite optimizar eficiencia y reducir desgaste.
P7: Efecto de la concentración de lodos
Afecta densidad, potencia y pérdidas por fricción.
P8: Uso de estaciones de refuerzo
Se utilizan en largas distancias típicamente mayores a 500 a 1.000 m.
